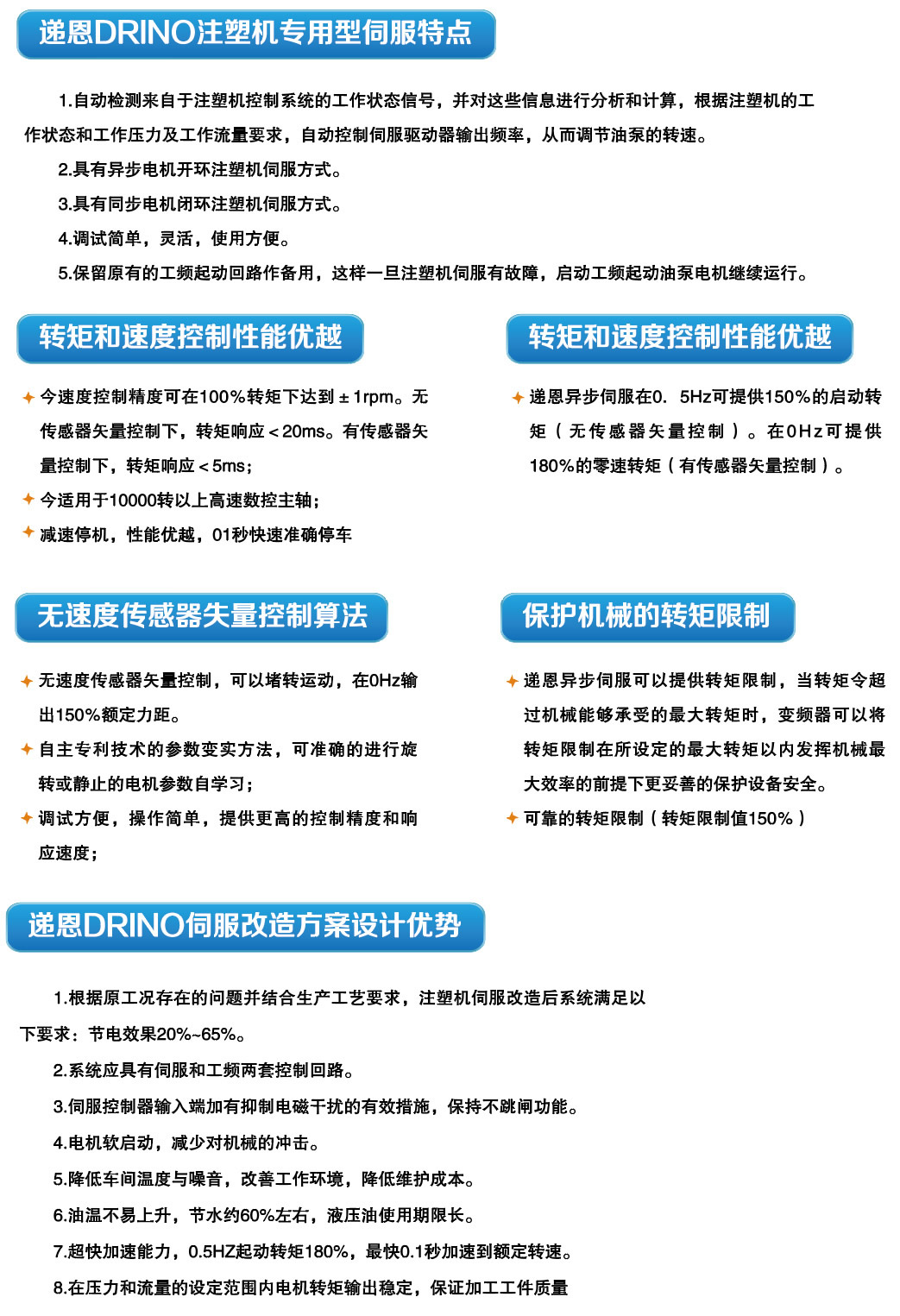

遞恩伺服器具有業內首屈一指的驅動性能和功能控制，采用獨特的電流矢量控制算法，實現高精度，高力矩等高性能控制.自動檢測來自于注塑機,壓鑄機,EVA鞋機,硫化機等控制系統工作狀態信號,并對這些信息進行分析和計算.根據注塑機等的工作狀態和工作壓力及工作流量要求.自動控制伺服驅動器輸出頻率,從而調節油泵的轉速.
具有異步電機開環注塑機伺服方式.
具有同步電機閉環注塑機伺服方式.
調試簡單,靈活,使用方便.
保留原有的工頻起動回路備用.這樣一旦注塑機等伺服有故障時,啟動工頻起動油泵電機繼續運行.不影響客戶正常生產等.
|
項目 |
規格 |
||
|
基本功能 |
控制系統 |
性能與功能高度融合的電流矢量通用伺服器。 |
|
|
驅動性能 |
高效率驅動感應電機和同步電機，SR電機。 |
||
|
最高頻率 |
矢量控制：0~300Hz； V/F控制：0~3200Hz。 |
||
|
載波頻率 |
0.5kHz~16kHz； 可根據負載特性，自動調整載波頻率。 |
||
|
輸入頻率分辨率 |
數字設定：0.01Hz； 模擬設定：最高頻率×0.025%。 |
||
|
控制方式 |
開環矢量控制(SVC)； 閉環矢量控制(FVC)； V/F控制； SR控制。 |
||
|
啟動轉矩 |
G型機：0.5Hz/150%(SVC)；0Hz/180%(FVC)。 |
||
|
調速范圍 |
1：100(SVC) |
1：1000(FVC) |
|
|
穩速精度 |
±0.5%(SVC) |
±0.02%(FVC) |
|
|
轉矩控制精度 |
±5%(FVC) |
||
|
過載能力 |
G型機：150%額定電流60s；180%額定電流3s； |
||
|
轉矩提升 |
自動轉矩提升；手動轉矩提升0.1%~30.0%， |
||
|
V/F曲線 |
三種方式：直線型；多點型；N次方型V/F曲線(1.2次方、1.4次方、1.6次方、1.8次方、2次方)。 |
||
|
V/F分離 |
2種方式：全分離、半分離。自動穩壓AVR輸出。 |
||
|
加減速曲線 |
直線或S曲線加減速方式； 四種加減速時間，加減速時間范圍0.0~6500.0s。 |
||
|
直流制動 |
直流制動頻率：0.00Hz~最大頻率；制動時間：0.0s~36.0s； 制動動作電流值：0.0%~100.0%。 |
||
|
點動控制 |
點動頻率范圍：0.00Hz~50.00Hz； 點動加減速時間：0.0s~6500.0s。 |
||
|
簡易PLC、多段速運行 |
通過內置PLC或控制端子實現最多16段速運行。 |
||
|
內置PID |
可方便實現過程控制閉環控制系統。 |
||
|
自動電壓調整(AVR) |
當電網電壓變化時，能自動保持輸出電壓恒定。 |
||
|
過壓過流失速控制 |
對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘。 |
||
|
快速限流功能 |
最大限度減小過流故障，保護伺服器正常運行。 |
||
|
轉矩限定與控制 |
“挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制。 |
||
|
個性化功能 |
瞬停不停 |
瞬時停電時通過負載回饋能量補償電壓的降低，維持伺服器短時間內繼續運行。 |
|
|
快速限流 |
避免伺服器頻繁的出現過流故障。 |
||
|
虛擬IO |
五組虛擬DI、DO，可實現簡易邏輯控制。 |
||
|
定時控制 |
定時控制功能：設定時間范圍0.0Min~6500.0Min。 |
||
|
多電機切換 |
四組電機參數，可實現四個電機切換控制。 |
||
|
多線程總線支持 |
支持四種現場總線：RS485、Profibus-DP、CANlink、CANopen。 |
||
|
電機過熱保護 |
選配DN5PC1模擬量輸入AI3x可接受電機溫度傳感器輸入(PT100、PT1000)。 |
||
|
多編碼器支持 |
支持差分、開路集電極、UVW、旋轉變壓器、正余弦等編碼器。 |
||
|
用戶可編程PLC |
選配用戶可編程卡，可以實現二次開發； 編程方式：使用本公司PLC編程環境。 |
||
|
強大的后臺軟件 |
支持伺服器參數操作及虛擬示波器功能。通過虛擬示波器可實現對伺服器內部狀態的圖形監視。 |
||
|
運行 |
命令源 |
操作面板給定、控制端子給定、串行通訊口給定?？赏ㄟ^多種方式切換。 |
|
|
頻率源 |
11種頻率源：鍵盤電位器、數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定。可通過多種方式切換。 |
||
|
輔助頻率源 |
11種輔助頻率源?？伸`活實現輔助頻率微調、頻率合成。 |
||
|
輸入端子 |
標準： 6個數字輸入端子,其中DI5支持最高100kHz的高速脈沖輸入； 3個模擬量輸入端子； 3個支持0~10V電壓輸入或0~20mA電流輸入； 擴展能力： 4個數字輸入端子； 1個模擬量輸入端子，支持-10~10V電壓輸入，且支持PT100\PT1000。 |
||
|
輸出端子 |
標準： 2個數字輸出端子，其中FM為高速脈沖輸出端子(可選為開路集電極式)，支持0~10kHz的方波信號輸出； 1個繼電器輸出端子； 2個模擬輸出端子,支持0~10V電壓輸出或0~20mA電流輸出； 擴展能力： 1個數字輸出端子； 1個繼電器輸出端子； 1個模擬輸出端子,支持0~10V電壓輸出或0~20mA電流輸出。 |
||
|
顯示與鍵盤操作 |
LED顯示 |
顯示參數。 |
|
|
OLED顯示 |
可選件，中/英文提示操作內容。 |
||
|
鍵盤電位器 |
均配有鍵盤電位器或編碼電位器。 |
||
|
參數拷貝 |
可通過OLED操作面板選件實現參數的快速復制。 |
||
|
按鍵鎖定和功能選擇 |
實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作。 |
||
|
保護功能 |
上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等。 |
||
|
選配件 |
OLED操作面板、制動組件、多功能擴展卡：1、IO擴展卡2、用戶可編程卡、RS485通訊卡、Profibus-DP通訊卡、CANlink通訊卡、CANopen通訊卡、差分輸入PG卡、UVW差分輸入PG卡、旋轉變壓器PG卡、OC輸入PG卡。 |
||
|
環境 |
使用場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等。 |
|
|
海拔高度境 |
低于1000m。 |
||
|
環境溫度 |
－10℃~＋40℃(環境溫度在40℃~50℃，請降額使用)。 |
||
|
濕度 |
小于95%RH，無水珠凝結。 |
||
|
振動 |
小于5.9m/s2(0.6g)。 |
||
|
存儲溫度 |
－20℃~＋60℃。 |
||
|
伺服器型號 |
適配電機 |
額定輸入電流A |
額定輸出電流A |
外形DIM |
|
|
kW |
HP |
||||
|
3PH三相輸入：AC 380V，50/60Hz |
|||||
|
DNV516YA-011G3 |
11.0 |
15 |
27.6 |
25 |
1S2 |
|
DNV516YA-015G3 |
15.0 |
20 |
37.1 |
32 |
1S3 |
|
DNV516YA-018G3 |
18.5 |
25 |
41.9 |
38 |
1S3 |
|
DNV516YA-022G3 |
22 |
30 |
49.3 |
45 |
1S3 |
|
DNV516YA-030G3 |
30 |
40 |
65.7 |
60 |
1S4 |
|
DNV516YA-037G3 |
37 |
50 |
80.6 |
75 |
1S4 |
|
DNV516YA-045G3 |
45 |
60 |
96.4 |
90 |
1S5 |
|
DNV516YA-055G3 |
55 |
70 |
117.6 |
110 |
1S5 |
|
DNV516YA-075G3 |
75 |
100 |
166.4 |
150 |
1S5 |
|
DNV516YA-093G3 |
93 |
125 |
184.3 |
170 |
1S6 |
